Konfiguration 2 PC With 1 Router

Berikut ini merupakan sebuah latihan untuk membuat sebuah jaringan dengan menggunakan Software yang bernama Packet Tracer.

Untuk tahapan awal kita akan membahas bagaimana cara mengkoneksikan 2 buah PC dengan melewati 1 Buah Router. Sebagai gambaran saja, hal yg pertama dilakuakan adalah menentukan 2 buah IP yang akan ditempatkan pada Router sebagai gateway connection. Setelah itu mengaturnya pada tiap-tiap interface dan memperkenalkan kedua jalur tersebut dengan perintah “ip route”. Setelah selesai dengan Router, kemudian konfigurasikan tiap-tiap PC sesuai dengan interface dimana dia ditempatkan. gateway dari masing-masing PC berbeda, sesuai dengan IP interface dimana dia terhubung.

Baiklah, cukup sedikit gambaran tentang konfigurasi, sekarang saatnya untuk latihan. Perhatikan langkah berikut :

1. Pertama yang harus disiapkan adalah menjalankan Packet Tracer. Disini saya menggunakan Packet Tracer 5.1

2. Kemudian Siapkan 2 Komputer PC-PT dan 1 Buah Router 2621XM (Sebenarnya untuk router bisa yang type apa saja, tapi disini saya ingin lebih spesifik)

3. Berikan sebuah sambungan (Connections) dengan menggunakan “Copper Cross-Over” (Pakai yang otomatis juga bisa, tapi lebih baik kita manual, supaya kita lebih mengerti akan tiap-tiap alat harus menggunakan connections yang mana), jika sudah akan terlihat seperti pada gambar berikut :

4. Jika dirasa sudah pas, sekarang saatnya kita melakukan konfigurasi :

A. Konfigurasi Router untuk PC

• Klik kiri pada Router dan langsung pada TAB “CLI”

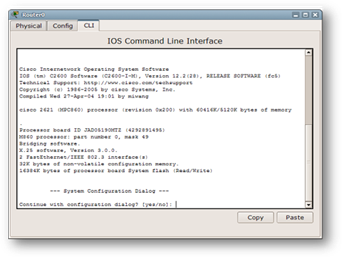

• Ada pertanyaan “Continue with configuration dialog? [yes/no] :” maka ketik saja “n” lalu ==> enter ==> enter
• Setelah itu ikuti petunjuk pada tiap gambar berikut :

Cara berikut untuk mengkonfigurasi koneksi dari Router menuju ke PC0. PC0 menggunakan interface FastEthernet0/0 (cara mengetahuinya sorot saja pada titik merah yang ada didekat router)

Selanjutnya kita konfigurasi koneksi dari Router menuju ke PC1. PC1 menggunakan interface FastEthernet0/1.

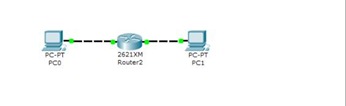

Jika berhasi maka gambar menjadi :

Setelah Koneksi Router dengan Komputer berhasil, sekarang kita akan mengkonfigurasi antar interface agar bisa saling berkomunikasi / saling sambung

Selesai sudah konfigurasi pada router, sekarang kita berpindah pada komputer.

B. Konfigurasi PC untuk Router

• Klik kiri pada PC0 ==> Tab “Desktop” ==> IP Configuration

• Lalu close dan pindah ke PC1

Sampai disini mungkin cukup kita melakukan konfigurasi sekarang kita akan coba mengecek koneksi antar komputer dengan perintah tracert dan ping :

Masuk pada Command PC0 (Klik kiri ==> Tab Desktop ==> Command prompt :

Diketahui dari data di atas adalah :



• Tracert ke 192.168.2.2 melalui jalur IP 192.168.1.1 (fa0/0) dan diteruskan ke IP tujuan
• Ping ke 192.168.2.2 berhasil dengan kapasitas 32 bytes, time rata-rata 67ms dan Time To Life 127. Data terkirim 4, diterima 4 maka gagal 0.

Untuk PC1 silahkan ikuti cara di atas, namun IP untuk Tracert dan Ping sesuai dengan IP tujuan yaitu IP pada PC0 (192.168.1.2)
